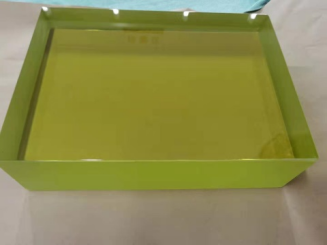

كثافة 5.5 غرام/سم3 نظارات حماية الأشعة السينية ذات أداء حماية متفوق للتطبيقات الطبية والصناعية

الزجاج الرصاصي ليس مجرد زجاج عادي مضاف إليه الرصاص. إنه أمادة غير عضوية متجانسةيتكون من ذوبان السيليكا (SiO₂) وأكسيد الرصاص (PbO) ومعدلات أخرى عند حوالي 1350 درجة مئوية. يتراوح محتوى أكسيد الرصاص عادة من55% إلى 72% بالوزنمما يمنح الزجاج خصائص الحماية من الإشعاع مع الحفاظ على الشفافية.

الرصاص لديهالعدد الذري العالي (Z = 82). تتفاعل المواد عالية Z مع الأشعة السينية وأشعة جاما بشكل أساسي عبرالتأثير الكهروضوئيحيث يتم امتصاص الفوتون الوارد بالكامل. يتناسب احتمال الامتصاص الكهروضوئي مع Z⁴/E³. بالنسبة لأشعة جاما 140 كيلو إلكترون فولت (⁹⁹ᵐTc)، يكون معامل امتصاص الرصاص أعلى بحوالي 10 مرات من معامل امتصاص الكالسيوم (Z=20، المكون الرئيسي للخرسانة) وأعلى 100 مرة من معامل امتصاص الكربون (Z=6، في البلاستيك).

الصيغة الفيزيائية الرئيسية- معامل التوهين الخطي μ ≈ ρ × (Z⁴/E³). يحقق زجاج Jovvi الرصاص μ = 2.5–3.5 سم⁻¹ عند 140 كيلو فولت، مقارنة بـ μ = 0.15 سم⁻¹ لزجاج النوافذ العادي.

إضافة أكسيد الرصاص يقلل من انتقال الضوء. Jovvi يوازن هذا عن طريق:

• استخدامالسيليكا عالية النقاء(99.9%) لتقليل الشوائب التي تسبب الضباب

• السيطرةحالة الأكسدة(نسبة Fe²⁺/Fe³⁺) للحفاظ على لون رمادي-أخضر محايد

• تلميع كلا السطحين ل<10 نانومتر خشونة(الزجاج المصقول القياسي: 50-100 نانومتر)

نتيجة: تنقل لوحة مكافئة Pb مقاس 2.8 مم (سمكها الفعلي 16 مم).82-84% من الضوء المرئي- يمكن مقارنته بشاشة النافذة النموذجية.

يجب تحقيق القيمة الاسمية (على سبيل المثال، 2.5 مم Pb) عبر اللوحة بأكملها، وليس فقط في المركز. تدابير جوفي9 نقاطعلى لوحة 1.2×0.8 م. الحد الأقصى للانحراف:± 0.05 ملم الرصاص(أي ما يعادل <2% الاختلاف).

تحت التعرض لأشعة جاما، يتشكل زجاج الرصاص النقيمراكز الألوان– ثقوب محاصرة في الشبكة الزجاجية التي تمتص الضوء الأزرق، مما يسبب تغير اللون إلى الأصفر والبني. يضيف جوفي0.8-1.2% بالوزن من أكسيد السيريوم (CeO₂)، الذي يحبس الثقوب قبل أن تصبح مراكز ألوان مستقرة.

بيانات الاختبار: 1000 ساعة متواصلة ⁶⁰تشعيع جاما أكسيد الكربون (1 جراي/ساعة، ⁹⁹ᵐTc يعادل عبء عمل نموذجي لمدة 10 سنوات). درجة جوفي النووية: ΔE = 2.1 (بالكاد يمكن اكتشافها). زجاج الرصاص العام بدون CeO₂: ΔE = 11.7 (بني شديد، فقدان للضوء بنسبة 30%).

تقلل الفقاعات التي تزيد عن 0.5 مم من فعالية التدريع المحلي (انخفاض كثافة الزجاج). في منافذ العرض في المختبر الساخن، تسبب الفقاعات الموجودة فوق تدرجات الحقنة أخطاء في الجرعات.

الزجاج من الدرجة النوويةصلب(تبرد ببطء) لتخفيف التوتر الداخلي. الإجهاد المتبقي المقاس بواسطة المنظار:<20 نانومتر / سم(ASTM F218 يسمح بـ 35 نانومتر/سم). يمنع الضغط المنخفض حدوث الكسر التلقائي أثناء ركوب الدراجات الحرارية (على سبيل المثال، تشغيل/إيقاف تكييف الهواء، الشتاء/الصيف).

قوة الحافة: جميع الحوافمشطوب(0.5×45 درجة) وطحنها إلى 400 حصى. التقوية الكيميائية (التبادل الأيوني) المتاحة للألواح الصغيرة في المختبرات الساخنة - تزيد من قوة الحافة بمقدار 2×.

الإعداد النموذجي: تدور كاميرا جاما بمقدار 180-360 درجة حول المريض. تقع حجرة التحكم على بعد 3-5 أمتار.

مواصفات جوفي:

• تكافؤ الرصاص: 2.5-3.0 ملم رصاص

• السُمك المادي: 14-18 ملم

• حجم اللوحة: 1,200×800 مم (كافي لعرض القنطرة بأكملها)

• انتقال الضوء: 82-84%

ميزة التصميم الخاصة:زاوية مشاهدة واسعة- انخفاض الإرسال <10% عند 45 درجة خارج المحور. يمكن للتقنيين رؤية المريض أثناء جلوسه على وحدة التحكم دون قلب الجسم.

التحدي: تحتوي فوتونات 511 كيلو فولت على طبقة نصف قيمة في الرصاص تبلغ حوالي 4 مم. تزن لوحة زجاجية متجانسة مقاس 5 مم Pb (بسمك 28 مم) 110 كجم / م² ولا تزال تنقل ~ 50٪ من 511 كيلو فولت.

جوفي الحل المركب:

• الواجهة: زجاج Pb 2.5 مم (سمك 15 مم)

• الوسط: أكريليك الرصاص 10 مم (2.5 مم مكافئ Pb عند 140 كيلو فولت، 1.5 مم عند 511 كيلو فولت)

• الخلفية: زجاج Pb 2.5 مم (سمك 15 مم)

• إجمالي الإرسال 511 كيلو فولت:<15%

• الوزن: 70 كجم/م² (أخف بنسبة 36% من المتجانسة)

الترابط البصري: الطبقات الثلاث مرتبطة بمادة لاصقة مقاومة للأشعة فوق البنفسجية. لا يوجد ضباب ولا صور مزدوجة ولا يوجد تفريغ تحت التدوير الحراري (-10 درجة مئوية إلى +40 درجة مئوية).

يثبت: لوحة زجاجية من الرصاص (عادة 400 × 300 مم أو 500 × 400 مم) مثبتة في غطاء الدخان أو خزانة التدفق الصفحي.

مواصفات جوفي:

• معادلة الرصاص: 2.5 ملم Pb (كافية لأوقات المعالجة القصيرة)

• السُمك المادي: 14 ملم

• طلاء مضاد للانعكاس (AR).على كلا الجانبين - يزيل الوهج من أضواء غطاء المحرك

• المنطقة المركزية الواضحة: قطر 150 ملم بدون فقاعات > 0.2 ملم

فائدة مريحة: يقرأ الصيدلي 0.01 مل من حقنة التخرج على مسافة 30 سم دون إجهاد العين.

يثبت: نافذة محطة الممرضة في غرفة المريض. يتلقى المريض 200-800 ملي كوري ¹³¹I (364 كيلو فولت غاما).

مواصفات جوفي:

• تكافؤ الرصاص: 3.5-4.0 ملم رصاص

• السُمك المادي: 20-24 ملم

• حجم اللوحة: 800×600 مم (مناسب للمراقبة)

• انتقال الضوء: 76-80%

المتطلبات الحاسمة:صفر تشويه- يجب على الممرضة إجراء تقييم دقيق لوعي المريض وتنفسه ولون بشرته. توفر Jovvi شهادة التسطيح البصري (<0.1 مم على 1 م).

غالبًا ما تحتوي أقسام الطب النووي الكبيرة على عدة مقصورات تحكم على طول الممر. يؤدي لون الزجاج غير المتناسق إلى حدوث ارتباك بصري.

حل جوفي:زجاج مطابق للدفعة– جميع الألواح من نفس دفعة الذوبان. توفر Jovvi شهادة تناسق الألوان (ΔE <1.0 بين أي لوحتين).

يتم فحص كل دفعة من أكسيد الرصاص (PbO) بحثًا عن الشوائب: الزرنيخ (<0.01%)، الأنتيمون (<0.005%)، الحديد (<0.02%). الشهادات محفوظة لمدة 20 عاما.

1. تصوير نقل الأشعة السينية(80 كيلو فولت، 2 مللي أمبير) - يكشف عن تشققات الرصاص، وفقاعات > 0.2 مم، والشقوق الداخلية.

2. قياس التوهين– مصدر 140 كيلو فولت (⁹⁹ᵐTc أو الأشعة السينية المفلترة). شبكة من 9 نقاط. قم بالتمرير إذا كانت جميع النقاط ضمن ± 0.05 مم Pb من القيمة الاسمية.

3. الفحص البصري– صندوق ضوئي (10.000 لوكس) – فقاعات، خدوش، خطوط.

4. التسطيح- مقياس تداخل الليزر - <0.1 مم على مسافة 1 متر.

• آيزو 13485:2016– إدارة جودة الأجهزة الطبية

• الأيزو 9001:2015– إدارة الجودة العامة

• علامة CE– الأجهزة الطبية من الدرجة الأولى (الاتحاد الأوروبي)

• ادارة الاغذية والعقاقير 510 (ك)- متوفر للزجاج الواقي من الأشعة السينية

• بنفايات 3– متوافق (الرصاص معفى للضرورة الطبية)

• شهادة المطابقة (الرقم التسلسلي، مكافئ الرصاص، الأبعاد)

• تقرير اختبار التوهين 140 كيلو فولت (شبكة ذات 9 نقاط)

• شهادة محتوى CeO₂ (إثبات مقاومة اللون البني)

• صورة فحص الفقاعات (المنطقة المركزية لألواح المختبر الساخنة)

• دليل التثبيت (مواصفات عزم الدوران، نوع الحشية، تطبيق شريط الرصاص)
