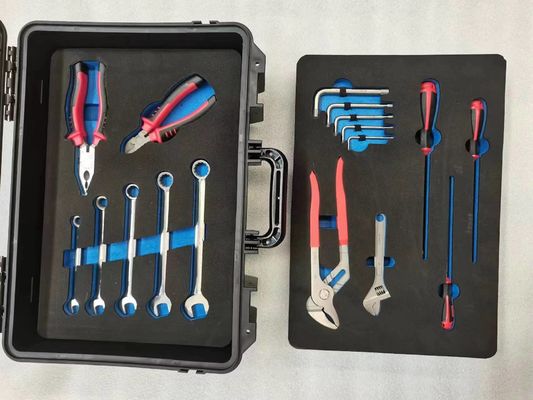

مجموعة أدوات شاملة غير مغناطيسية لفنيي التصوير بالرنين المغناطيسي المجهزة بأدوات التيتانيوم لصيانة الأجهزة الطبية بشكل فعال

  • Comprehensive Non Magnetic Tool Kit for MRI Technicians Equipped with Titanium Tools for Effective Medical Device Maintenance
  • Comprehensive Non Magnetic Tool Kit for MRI Technicians Equipped with Titanium Tools for Effective Medical Device Maintenance
اسم العلامة التجارية Jovi
إصدار الشهادات ISO9001
Model Number 1-cf-7
الوثيقة JVVM-NMT-Series SPE and Quo...on.pdf
Minimum Order Quantity 1set
الأسعار $1680~$3420/set
Packaging Details Carton&wooden Box
وقت التسليم 14 ~ 26 يوما
Payment Terms T/T
Supply Ability 300 Set / Month
تفاصيل المنتج
وزن 500 جرام خاصية مغناطيسية غير مغناطيسية
مقاومة التآكل عالي نطاق الصلابة 20-42 لجنة حقوق الإنسان
نطاق عزم الدوران 1-10 ن*م القابلية المغناطيسية < 5 × 10⁻⁶
اترك رسالة
منتوج وصف
مجموعة أدوات Jovvi غير المغناطيسية من التيتانيوم لمهندسة التصوير بالرنين المغناطيسي (إصدار 3) (دليل اختيار خطوة بخطوة لمهندسي التصوير بالرنين المغناطيسي)
1الجودة فهم فئات التيتانيوم الثلاثة التي تستخدمها شركة جوفي

لا تعمل جميع أدوات التيتانيوم بنفس الطريقة. يختار Jovvi سبائك التيتانيوم المحددة بناءً على وظيفة الأداة:

الصف التيتانيوم التكوين صلابة (HRC) تستخدم ل الممتلكات الرئيسية
الدرجة 2 (نقية تجارياً) 99.2٪ من الـ Ti 20 ¢25 مصاصات، حكمات، سكاكين البوتيني قابلية التشكيل ومقاومة التآكل
الدرجة 5 (Ti-6Al-4V) 90% من الـ Ti و 6% من الـ Al و 4% من الـ V 3642 مفاتيح هيكس، مفاتيح المسامير، مفاتيح اللحاء، المقابس قوة عالية، مقاومة للارتداء
الدرجة 23 (Ti-6Al-4V ELI) الحلقات المتداخلة المنخفضة 34 ⭐ 38 مفاتيح الدوران، أدوات التجميد صلابة الكسر عند درجة حرارة منخفضة

ضمان الجودة: يتم وضع علامة ليزر على كل أداة مع رمز الدرجة (على سبيل المثال ، Gr5 للدرجة 5). لا مزج من الدرجات الدنيا دون الإفصاح.

2سيناريوهات التطبيقات مخطط سير الاختيار القائم على المهام

استخدم شجرة القرار التالية لاختيار أداة Jovvi الصحيحة لكل مهمة هندسة التصوير بالرنين المغناطيسي.

الخطوة الأولى: تحديد منطقة التصوير بالرنين المغناطيسي وقوة الحقل
المنطقة قوة المجال متطلبات الأدوات يوصى بـ Jovvi Kit
المنطقة الرابعة (غرفة المسح الضوئي في حدود 0.5 متر من الحفرة) 0.5 ¢7 ط أقصى قدر من الأمان، لا يوجد آثار بروكيت-2 أو بروكيت-3
المنطقة الثالثة (غرفة التحكم خارج 0.5 متر ولكن داخل قفص فاراداي) < 0.5 متر طن غير مغناطيسية، قلق القطع الأثرية السفلى بروكيت-1 (كافي)
المنطقة الثانية (الممر) خارج الغرفة المحمية حقل الأرض فقط أي غير حديدي أدوات براكيت-1 أو أدوات النحاس القياسية
الحفرة الداخلية (خلال الخدمة مع مغناطيس مدرج إلى أسفل) 0 T (إذا كانت معلقة) أيّ، لكنّ (جوففي) لا يزال يوصي أي مجموعة (القدرة على الاستجابة المغناطيسية غير ذات صلة عندما يكون المجال صفر)

ملاحظة (جوفي): حتى عندما يتم إزالة المغناطيس ، يمكن أن تنتقل المغناطيسية المتبقية في أدوات الصلب في وقت لاحق إلى مكونات الماسح الضوئي. استخدم دائما التيتانيوم.

الخطوة الثانية: تحديد المهمة المحددة أداة بأداة
فئة المهام A: التعامل مع الأجهزة الموثقة (المسامير والمسامير والمكسرات)
نوع الارتباط الموقع المشترك أداة Jovvi الموصى بها الصف التيتانيوم البديل (غير موصى به)
فتحة هيكس (1.5~6 ملم) غطاء لفائف RF، لوحات منحدر مجموعة مفاتيح هكس (أسلوب L) الدرجة 5 مفاتيح من النحاس
فتحة هيكس (819 ملم) منافذ الكريوستات، أقواس طاولات المرضى مجموعة المقابس + الشريط المقابس من الدرجة 5 + عدادة Be-Cu 316 المقاوم للصدأ (القطع الأثرية)
توركس (T6T30) لوحات غطاء مغناطيسية، شاشات RF محركات التوركس (المقبض الثابت) الدرجة الخامسة، مقبض نحاسي السيراميك (كسر)
(فيليبس) / (فلاتهيد) لوحة التحكم، أقواس الملحقات مفكّرات المسامير (36 ملم) صفحة 5 من النحاس / البلاستيك 316 المقاوم للصدأ (يغناطيس مع مرور الوقت)
المكسرات السوداء (معرضة) أجهزة التفريغ من هليوم مجموعة مفتاح مفتوح الدرجة 5 النحاس (الفرج المنتشر تحت عزم الدوران)

(جوفي بروتيب): بالنسبة للجوز البورت الكريوستات (غالبا ما تكون ضيقة بسبب الدورة الحرارية) ، استخدممفتاح الدوران Jovvi (1 ′′ 10 N · m)مع فتحة من التيتانيوم من الدرجة 23. لا تتجاوز أبدا 8 N · m على المكسرات الهليومية.

الفئة الثانية من المهام: القطع والإختراق والضرب
المهمة أداة Jovvi الموصى بها محتوى التيتانيوم ملاحظة السلامة
قطع الشبكة الراديوية النحاسية أجهزة قطع قطرية 90% من الفك من الـ Ti، محور برونزي غير المتوهجة ‬ آمنة بالقرب من الأكسجين
ألواح درع الراديو اللاسلكي عجلة من التيتانيوم (300 ملم) 100% الدرجة 5 استخدمي شرائح بلاستيكية لتجنبي خدش النحاس
إزالة البستة الموصلة القديمة سكين من التيتانيوم 100% الدرجة الثانية الشفرة المرنة تتوافق مع الأسطح المنحنية
أدوات ربط النحاس مطرقة من التيتانيوم (رأس 200 غرام) 100% الدرجة 5 أدوات القناع القابلة للتغيير (نايلون للضربات الناعمة)
استرداد المسمار الذي سقط داخل الحفرة أدوات التقاط غير مغناطيسية 100% من الدرجة 5، جذع، مخلب خال من المغناطيس لا مغناطيس يستخدم المقبض الميكانيكي
فئة المهام ج: القياس والتفتيش
الحاجة أداة Jovvi الموصى بها محتوى التيتانيوم سمة خاصة
قياس الفجوة (على سبيل المثال ، بين لفائف RF والحفرة) قاعدة من التيتانيوم (150 ملم أو 300 ملم) 100% الدرجة الثانية علامات محفورة (لا يوجد حبر مطلي يمكن أن يتساقط)
قياس العمق (حواف رأس المقابس) مقياس عمق من التيتانيوم 100% الدرجة 5 آلية الزحف مع خرطوشة قفل نحاسية
التفتيش البصري في الأماكن الضيقة مرآة تفتيش غير مغناطيسية عمود من التيتانيوم، مرآة أكريلية المرآة القابلة للفصل لتنظيف
الكشف عن المجال المغناطيسي (تحديد مكان المجال الضال) ليس أداةاستخدام مقياس غاوس لا لا تجلب مقياس غاوس أبداً داخل الحفرة
الخطوة الثالثة: تحديد حجم الحزمة بناءً على تواتر الاستخدام
تواتر استخدامها المجموعة المقترحة المنطق
مرة واحدة في الشهر (خدمة عرضية) بروكيت-1 (18 أداة) كافية لـ 90% من مهام التثبيت
مرة واحدة في الأسبوع (مهندس التصوير بالرنين المغناطيسي الداخلي) بروكيت-2 (32 أداة) يضيف المقابس، المفتاح الدوالي، المسامير
يوميًا (مهندس الخدمة الميدانية، أخصائي التبريد) بروكيت-3 (45 أداة) يضيف المقابس العميقة، ومعقب، سكين القماش، مرآة التفتيش
قسم يحتوي على >3 أجهزة تصوير بالرنين المغناطيسي مجموعتان من ProKit-2 واحد في المنطقة الرابعة، واحد في ورشة العمل
3مجموعة من الأدوات المفصلة لمواصفات أدوات جوفيفي 90٪ التيتانيوم
مجموعة مفاتيح هكس (الدرجة 5 ، 100٪ Ti)

  • الأحجام: 1.5، إثنان ، إثنان53، 4، 5، 6، 8، 10 ملم (طرف الكرة على الذراع الطويلة)

  • عزم الدوران القياسي: 5 N·m max (1.5 mm) ، 25 N·m max (10 mm)

  • العلامة: الحجم محفور بالليزر على العمود (بدون طلاء)

  • حساسية مغناطيسية: < 5 × 10-6 (يتم اختبارها لكل أداة)

مجموعة مفك (الدرجة 5 شفرة، مقبض النحاس)

  • أحجام الطرف: فيليبس # 0 ، # 1 ، # 2 ، مسطحة 3 مم ، 5 مم ، 6 مم ؛ توركس T6 ، T8 ، T10 ، T15 ، T20 ، T25 ، T30

  • طول الشفرة: 100 ملم (المعيار) أو 150 ملم (الوصول الطويل)

  • مقبض: نحاس مع قبضة مقبض ‬ غير مغناطيسي، غير متوهج

  • البناء من خلال التنج: الشفرة تمدد طول المقبض الكامل لنقل العزم

مجموعة المقابس (الدرجة 5 ، 100٪ من الـ Ti)

  • أحجام المحركات: 1/4 "و 3/8" محرك مربع (المحرك مربع هو التيتانيوم بدون إدخال الفولاذ)

  • أحجام المقابس: 6، 7، 8، 9، 10، 11، 12، 13، 14، 15، 16، 17، 19 مم (6 نقطة، عميقة وعالية)

  • سمك الحائط: 2 ملم (أرقل من المقابس الصلبة)

  • العلامة: الحجم المطبع (غير محفور) ✓ العلامات المطبعة تبقى قابلة للقراءة بعد الارتداء

مقبض الدرج (جسم التيتانيوم، أدوات النحاس)

  • حجم المحرك: 1/4 " (للمقبضات 613 ملم) أو 3/8 " (للمقبضات 1019 ملم)

  • آلية العجلات: النحاس البريليوم (Be-Cu) 60 أسنان، 6 درجة قوس التأرجح

  • الرافعة العكسية: نحاس (لا توجد كرة تسخين مغناطيسية حديدية يستخدم تسخين الاحتكاك)

  • قدرة الدوران: 25 N·m (1/4′′) ، 60 N·m (3/8′′)

مفتاح الدوران (عصا Ti من الصف 23 ، ربيع Be-Cu)

  • النطاق: 1 ‰ 10 N · m (يمكن تعديلها مسبقًا)

  • دقة: ± 5٪ من القراءة (معتمدة مع تقرير الاختبار)

  • الجسم: التيتانيوم (الدرجة 23 لصلابة درجة الحرارة المنخفضة ‬ استخدام الكريوستات)

  • الربيع: النحاس البريليوم (غير مغناطيسي، معدل الربيع المستقر)

المسامير (90٪ من الفك من الـ Ti ، محور برونزي)

  • أنواع: أنف الإبرة (150 ملم) ، القطع الشعاعي (130 ملم) ، المسامير المختلطة (180 ملم)

  • الفك: التيتانيوم من الدرجة 5 صلب إلى 40 HRC على سطح الاعتناق

  • محور: برونز الفوسفور غير مغناطيسي ، يزيل نفسه

  • المقبضات: التيتانيوم مع قبضة مقاومة للحرارة (بدون رباع الفولاذ في الداخل)

مطرقة (100٪ رأس من الـ Ti ، مقبض من الألياف الزجاجية)

  • وزن الرأس: 200 غرام أو 300 غرام أو 500 غرام

  • مادة الرأس: التيتانيوم من الدرجة 5 ‬ مزورة قطعة واحدة (بدون إدخال الفولاذ)

  • الوجه: أجزاء قابلة للإزالة من النيلون أو البولي يوريثان للضربات الناعمة

  • المقبض: الألياف الزجاجية غير موصلة وغير مغناطيسية (تجنب الخشب شظايا بالقرب من الـ cryostat)

4ضمان الإنتاج اختبار لكل فئة أدوات

جوفي يؤديأداة محددةاختبارات الجودة التي تتجاوز الفحص العام للمغناطيس الحديدي:

فئة الأدوات اختبار إضافي معايير اجتياز
مفاتيح هكس عزم الدوران إلى الفشل (عينة تدمير من كل دفعة) فشل عند > 2 × عزم دوران اسمي
مفكّرات المسامير صلابة الطرف (روكويل) 3842 HRC (الدرجة 5)
المقابس التركيزية (التدفق) < 0.1 ملم مقاسة في مربع القيادة
الـ (راتش) اختبار الدورة (10000 دورة عند 50٪ من عزم دوران أقصى) لا توجد حطامات في العدادات
مفتاح الدوران تحركات المعايرة (بعد 1000 دورة) < ± 5٪ من الحد الأساسي
المسامير القدرة على القطع (أسلاك النحاس) قطع نظيف، لا تشوه في الفك
مطرقة اختبار الاصطدام (10000 ضربة عند 2 J) لا وجود لكسر الرأس أو تخفيف المقبض

كل مجموعة تتضمنبطاقة ملخص الاختبارمع إظهار نتائج اختبار الدورية للأدوات المحددة في الداخل.

5جدول الاختيار السريع أي مجموعة جوفي لأي دور في التصوير بالرنين المغناطيسي؟
دور التصوير بالرنين المغناطيسي المهام الرئيسية يوصى بـ Jovvi Kit لماذا ؟
مهندس التصوير بالرنين المغناطيسي في المستشفى تعديلات يومية على طاولة المريض ، تبادل الملفات ، الصيانة الأساسية بروكيت-2 (32 أداة) يغطي 95% من المهام، بما في ذلك مفتاح العزم
مهندس الخدمة الميدانية (OEM) تفكيك الماسح الضوئي الكامل، الوصول إلى الستار، استبدال المنحدر بروكيت-3 (45 أداة) المسامير العميقة، وقطعة المكعب، سكين البوتي ضرورية
طاقم بناء / تركيب التصوير المغناطيسي تجميع الدرع الراديوي، غرفة المغناطيس التشطيب بروكيت-1 (18 أداة) + مطرقة التيتانيوم منفصلة المطرقة غير موجودة في ProKit-1 order separately
أخصائي خدمة الكريوجين ملء الهيليوم، صيانة خطوط التهوية، العمل في منفذ الكريوستات ProKit-3 (45 أداة) + مفتاح العزم الإضافي المقابس العميقة والأدوات ذات درجة الحرارة المنخفضة من الدرجة 23
التصوير بالرنين المغناطيسي للبحث (7T، التصوير بالرنين المغناطيسي للحيوانات) إصلاحات الملفات الصغيرة، تعديلات الدقة ProKit-2 (32 أداة) مع مفاتيح هكس أصغر (إلى 0.9 مم)
