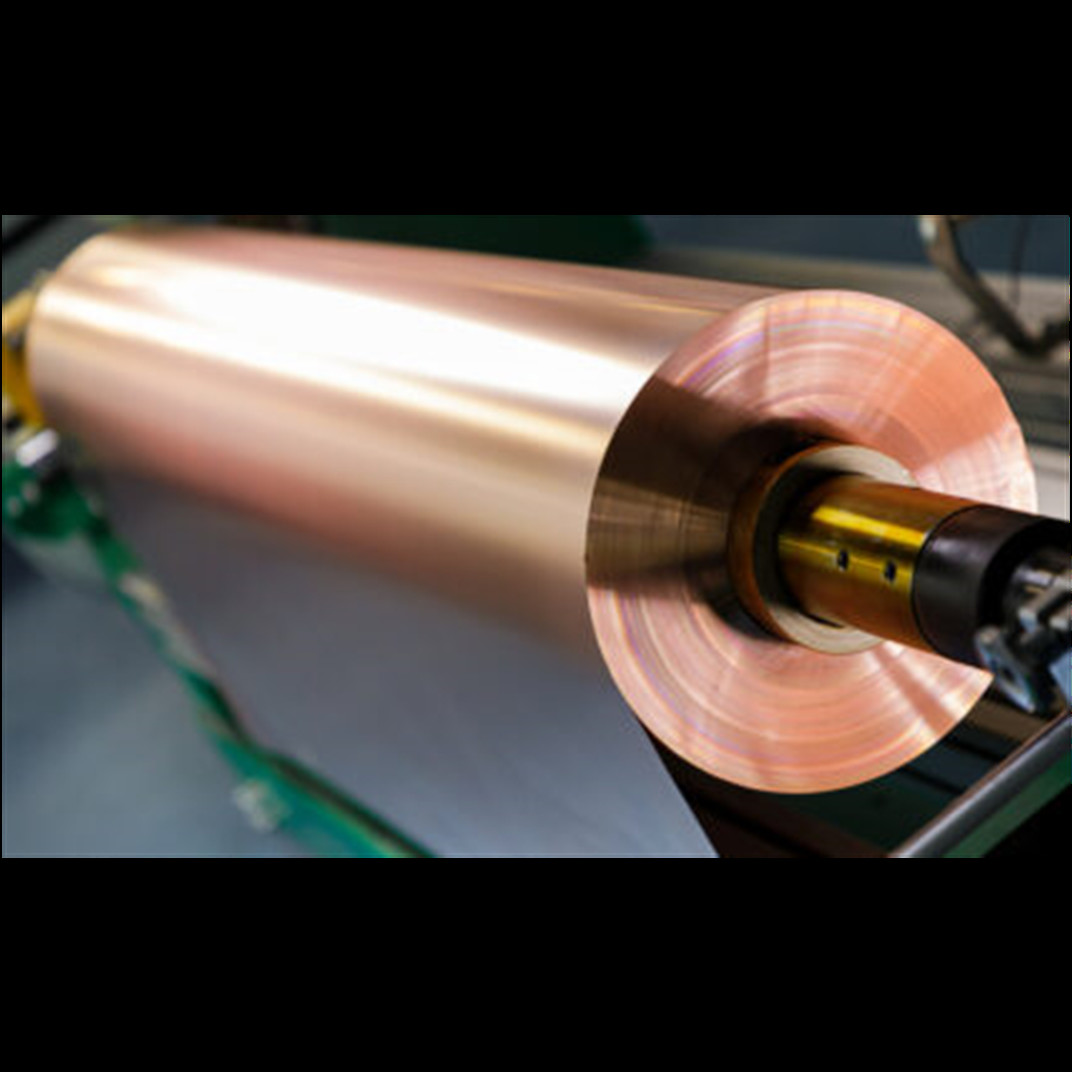

عرض 1320 مم رقائق نحاسية التدريع بالورق الكهربائي Sgs

  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
  • Width 1320mm Copper Foil Shielding Electrodeposited Sheet Sgs
مكان المنشأ الصين
اسم العلامة التجارية Jovi
إصدار الشهادات SGS
رقم الموديل 1-CF-1
الحد الأدنى لكمية 200 كجم
الأسعار usd13.1-usd21.59/kg
تفاصيل التغليف معبأة في علبة خشبية 1500 مم * 330 مم * 463 مم
وقت التسليم 5-8 أيام عمل
شروط الدفع L / C ، T / T ، ويسترن يونيون
القدرة على العرض 100 طن / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
مواد 1320mm عرض Electrodeposited النحاس احباط ورقة التدريع SGS رقائق النحاس ED 1295 مم 1285 مم 1320 مم 1370 مم
سمك رقائق النحاس ED 0.07 مم 0.105 مم 0.14 مم تردد محمية > 100 ديسيبل في النطاق 10 ميجا هرتز -130 ميجا هرتز
نقاء 99.85٪ موعد التسليم 5-8 أيام عمل
اللون نحاس سماكة 20-150 ميكرون ، 19-150 ميكرون
إستعمال غرفة التصوير بالرنين المغناطيسي ، التدريع الكهرومغناطيسي ، التدريع الكهرومغناطيسي ، التدريع الموصل اسم المنتج شريط رقائق النحاس
إبراز

عرض 1320mm تدريع رقائق نحاسية

,

تدريع رقائق نحاسية SGS

,

رقائق نحاسية ترسب كهربيًا
اترك رسالة
منتوج وصف

1320mm عرض Electrodeposited النحاس احباط ورقة التدريع SGS





التطبيق والمواصفات

رقائق النحاس المودعة كهربائياً TRZA-HTE (IPC-4562/3 Cu-E3) عبارة عن رقائق نحاسية عالية الجودة ترسب كهربيًا مع طلاء الزنك ومظهر جانبي منخفض ، والتي تتمتع باستطالة أعلى في درجات حرارة عالية وفقًا لمتطلبات IPC-4562.يسمح طلاء الزنك باستخدامه لتصنيع CCL و MLB صلب مع درجة حرارة تصفيح أعلى (ارتفاع Tg FR-4 ، FR-5 ، PTFE).

مواصفات رقائق النحاس ED



عناصر Qualtiy الشروط الفنية العامة
سمك عادي 2 أونصة 3 أوقية 4 أوقيات 5 أوقية
0.07 مم 0.105 مم 0.14 مم 0.175 ملم
وزن المنطقة (جم / م 2) 560-610 838-960 1100-1280 1380-1600
قوة الشد درجة حرارة الغرفة ≥28 ≥28 ≥28 ≥28
(كجم / مم 2)
استطالة درجة حرارة الغرفة ≥10 ≥10 ≥10 ≥10
٪
نقاط التسرب (نقاط / م 2) رقم
أداء مضاد للأكسدة بدرجة حرارة عالية (180 درجة / ساعة) لا أكسدة
عرض التسامح (+2.0، -2.0)



العنصر وحدة حالة قيمة المواصفات ترددات التفتيش طريقة اختبار
12 أم 18 ميكرومتر 35 ميكرومتر 70 ميكرومتر 105 أم
نقاء ٪ أ ≧ 99.8 ج IPC-TM-650-2.3.15
وزن المنطقة ز / ㎡ أ 107 ± 10 152 ± 15 305 ± 30 610 ± 61 915 ± 91 А IPC-TM-650-2.2.12
الخشونة الجانبية غير المعالجة (رع) أم أ <0.43 А IPC-TM-650-2.2.17
خشونة الجانب المعالج (Rz) أم أ ≤7 ≤8 ≤10 ≤14 ≤14 А IPC-TM-650-2.2.17
قوة الشد كجم / مم 2 أ ≥21 ≥21 ≥28 ≥28 ≥28 А IPC-TM-650-2.4.18
180 ≥15 ≥15 ≥15 ≥15 ≥15 А
استطالة ٪ أ ≥3 ≥4 ≥5 ≥5 ≥5 А IPC-TM-650-2.4.18
180 ≥3 ≥3 ≥3 ≥3 ≥3 А
قوة التقشير (RT) FR-4 كجم / سم أ ≥1.0 ≥1.3 ≥1.7 ≥2.1 ≥2.3 А IPC-TM-650-2.4.8



العنصر وحدة حالة قيمة المواصفات ترددات التفتيش طريقة اختبار
8 أم 10 أم 12 أم 18 ميكرومتر
نقاء ٪ أ ≥ 99.9 ج IPC-TM-650-2.3.15
وزن المنطقة ز / ㎡ أ 72 ± 4 89 ± 5 107 ± 5 155 ± 8 А IPC-TM-650-2.2.12
خشونة جانب الطبل (رع) أم أ ≤ 0.4 А IPC-TM-650-2.2.17
الخشونة الجانبية بالكهرباء (Rz) أم أ 3.5 А IPC-TM-650-2.2.17
قوة الشد كجم / مم 2 أ 35 А IPC-TM-650-2.4.18
استطالة ٪ أ ≥ 3 ≥ 4 А

IPC-TM-650-2.4.18

عرض 1320 مم رقائق نحاسية التدريع بالورق الكهربائي Sgs 0



خط الإنتاج



خط إنتاج كامل من رقائق النحاس



الخطوة 1 سلك نحاسي عالي النقاء
الخطوة 2 نحاس قابل للذوبان
الخطوه 3 رقائق النحاس الخام ED
الخطوة 4 قطع
الخطوة 5 المنتجات النهائية
الخطوة 6 تكمن
الخطوة 7 التعبئة





عرض 1320 مم رقائق نحاسية التدريع بالورق الكهربائي Sgs 1




تطبيق رقائق النحاس



النحاس مادة رائعة للإشارة المحمية. يستخدم على نطاق واسع لتركيبات قفص الترددات اللاسلكية / غرفة التصوير بالرنين المغناطيسي ، وسقف المبنى للحماية من الأكسدة.

هناك طريقتان رئيسيتان للتركيب لبناء قفص الترددات اللاسلكية.

الخيار الأول :

رقائق نحاسية ED 1320mm - خطوة أساسية - صنع لوحة خشبية + ضع إطارًا خشبيًا مغطى بورق نحاسي

+ تجميع لوحة خشبية رقائق النحاس معا.

قفص محمي RF منتهي على النحو التالي:

 عرض 1320 مم رقائق نحاسية التدريع بالورق الكهربائي Sgs 2

الخيار الثاني :

رقائق نحاسية RA 600 مم - خطوة أساسية - تجعل حواف الانحناء للصفائح النحاسية

+ تثبيت الألواح على الجدران الخشبية + لحام حواف 2 قطعة معًا.

قفص محمي RF منتهي على النحو التالي:

  عرض 1320 مم رقائق نحاسية التدريع بالورق الكهربائي Sgs 3



F & A



س 1.هل يمكنني الحصول على طلب عينة لـ Ed Copper foil؟
ج: نعم ، نحن نرحب بعينة من أجل اختبار وفحص الجودة.عينة مجانية من رقائق النحاس مقاس A4.



س 2.كيف تقوم بشحن البضائع وكم يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT.الشحن الجوي والبحري اختياري أيضًا.



س 3.هل لديك أي حد موك؟
ج: موك منخفض ، 200 كجم لرقائق النحاس ED 1320mm ، 500kg لرقائق النحاس RA 600mm
