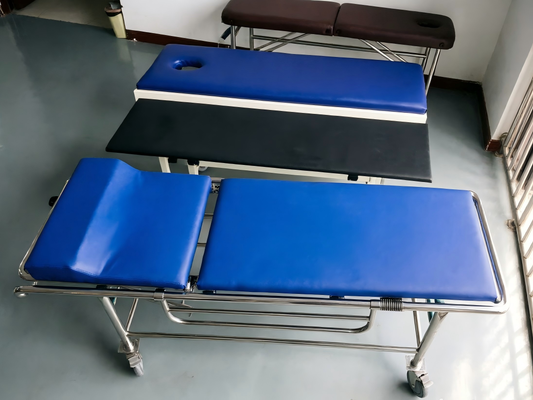

سرير غير مغناطيسي مع حامل خزان الأكسجين و 450 رطلا من الوزن مصنوع من سبيكة الألومنيوم غير المغناطيسية لغرف التصوير بالرنين المغناطيسي

تلبي نقالة التصوير بالرنين المغناطيسي المزودة بحامل خزان الأكسجين حاجة سريرية شائعة: توفير الأكسجين الإضافي للمرضى أثناء نقل التصوير بالرنين المغناطيسي ومسحه ضوئيًا. يحتاج العديد من مرضى التصوير بالرنين المغناطيسي إلى الأكسجين - سواء بسبب أمراض الجهاز التنفسي المزمنة، أو الأمراض الحادة، أو اكتئاب الجهاز التنفسي المرتبط بالتخدير. تقوم هذه النقالة بدمج حامل خزان الأكسجين في الهيكل السفلي، مما يحافظ على الخزان آمنًا وبعيدًا عن الطريق مع الحفاظ على الخصائص غير المغناطيسية الكاملة.

حامل خزان الأكسجين عبارة عن حامل من الألومنيوم المصبوب يحمل أسطوانات D أو E. يبلغ قطر الأسطوانات D 4 بوصات وطولها 18 بوصة. يبلغ قطر الأسطوانات E 5 بوصات وطولها 25 بوصة. تم تصميم المهد ليناسب كليهما - يبلغ قطره 5.5 بوصة وعمقه 12 بوصة، مع حزام تصاعدي يتم تضييقه حول جسم الأسطوانة. يتم تثبيت المهد على إطار النقالة باستخدام مسامير نحاسية وصواميل من النايلون. المهد نفسه مصنوع من سبائك الألومنيوم غير المغناطيسية 6061، وهي قوية ومقاومة للتآكل.

حزام التثبيت عبارة عن خطاف وحلقة عالي التحمل (فيلكرو) بدون أبازيم معدنية أو مسامير. يبلغ عرض الحزام 5.08 سم وطوله 60.96 سم، مما يوفر الكثير من الطول لتأمين الأسطوانات بأحجام مختلفة. تم تصنيف إغلاق الخطاف والحلقة بقوة 50 رطلاً عند المشاركة الكاملة. يتم ربط الحزام بالمهد بواسطة برشام نايلون يمر عبر الحزام والمهد. يمكن استبدال الحزام في الميدان في حالة اهتراء - لا حاجة لأي أدوات.

يستخدم محور المهد جلبة من النايلون. يمكن تدوير المهد بعيدًا عن الطريق عند عدم الاستخدام، ويمكن طيه بشكل مسطح مقابل إطار النقالة. عند تمديده، يكون المهد مائلًا قليلاً إلى الخارج بحيث لا يتداخل الخزان مع العجلات أو قدم المشغل. تشتمل الآلية المحورية على حاجز يحمل المهد إما في وضع التخزين أو النشر؛ الماسكة مصنوعة من البلاستيك ولا تحتاج إلى تزييت.

يمكن للحزام الثاني تأمين جهاز تهوية محمول متوافق مع التصوير بالرنين المغناطيسي. يحتاج بعض مرضى التصوير بالرنين المغناطيسي إلى تهوية ميكانيكية؛ تتوفر أجهزة تهوية محمولة متوافقة مع التصوير بالرنين المغناطيسي، ولكن يجب تأمينها أثناء النقل. الحزام الثاني مطابق لحزام خزان الأكسجين - خطاف وحلقة بدون معدن - ويتم ربطه بحامل ثانٍ أو بحلقة على شكل حرف D على إطار النقالة. الحلقة D مصنوعة من النحاس ومثبتة بمسامير في الإطار.

يظل السطح الرئيسي غير متأثر بوزن الأسطوانة الذي يصل إلى 15 رطلاً. يبلغ وزن النقالة 450 رطلاً، ويشمل المريض وأسطوانة الأكسجين وأي معدات إضافية. يبلغ طول السطح 78 بوصة وعرضه 24 بوصة، مع سطح محكم غير قابل للانزلاق. يمكن تعديل ارتفاع السطح من 22 إلى 32 بوصة باستخدام المكونات الهيدروليكية غير المغناطيسية. أربع عجلات مقاس 5 بوصات مزودة بمعالجات مطاطية موصلة ومحامل سيراميكية توفر إمكانية الحركة.

تم اختبار جميع مكونات النقالة بحثًا عن خصائص غير مغناطيسية تصل إلى 3T. أسطوانة الأكسجين نفسها مصنوعة من الألومنيوم (للأسطوانات D وE) وهي غير مغناطيسية. ومع ذلك، يحتوي صمام الأسطوانة على بعض المكونات المغناطيسية - عادةً نوابض فولاذية وساق صمام فولاذي. لهذا السبب، تم تصميم النقالة لإبقاء الأسطوانة بعيدة عن تجويف التصوير بالرنين المغناطيسي قدر الإمكان. يتم وضع المهد عند نهاية قدم النقالة، ويجب على المشغل التأكد من عدم دخول الأسطوانة إلى خط 5 غاوس. تختار بعض المرافق التحول إلى أسطوانات الأكسجين غير المغناطيسية (المتوفرة من الشركات المصنعة المتخصصة) لاستخدام التصوير بالرنين المغناطيسي؛ مهد النقالة يستوعب هذه أيضًا.

تشمل التطبيقات السريرية جميع مرضى التصوير بالرنين المغناطيسي الذين يحتاجون إلى أكسجين إضافي. تعتبر النقالة مفيدة بشكل خاص في وحدة رعاية ما بعد التخدير (PACU) لسير عمل التصوير بالرنين المغناطيسي، حيث لا يزال المرضى في كثير من الأحيان يتلقون الأكسجين بعد التخدير. كما أنه مفيد للمرضى الذين يعانون من مرض الانسداد الرئوي المزمن، أو قصور القلب، أو الحالات الأخرى التي تتطلب أكسجين مستمر منخفض التدفق. يلغي الحامل المتكامل الحاجة إلى عربة خزان أكسجين منفصلة، ​​وهو ما يمثل قطعة واحدة أقل من المعدات التي يمكن إدارتها أثناء النقل.

تشتمل الملحقات الاختيارية على حامل أسطوانة أكسجين ثانٍ (للمرضى الذين يحتاجون إلى أسطوانتين، مثل تلك التي تستخدم الأكسجين عالي التدفق)، ومقياس ضغط أسطواني يتم تركيبه على إطار النقالة (مقياس ميكانيكي، غير مغناطيسي)، ومجموعة من الأشرطة المرمزة بالألوان لتحديد محتويات الأسطوانة (أخضر للأكسجين، أصفر للهواء الطبي). توصي الشركة المصنعة بتدريب الموظفين على التعامل الآمن مع أسطوانات الأكسجين في بيئة التصوير بالرنين المغناطيسي، بما في ذلك أهمية إبقاء الأسطوانات خارج خط 5 غاوس.
